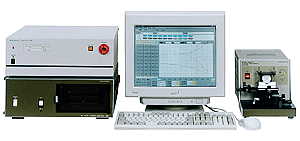

| PV-7300 步进马达特性测试系统 |
|
|
慨 要：
最适合用于步进马达性能测试。
测试项目有θ-T,Holding torque,Pull-in,
Pull-out,Detent torque, Damping,Angle accuracy
构 成：
PV-7300指示器＋PK检出器＋ RP角度检出器
◎特 点：
测定扭力,角度精度高
测试条件的设定简单,可储存多组 设定
Windows接口操作,可直接进行报告 制作
可直接与打印机连接
可进行多笔数据比对
自行产生频率信号,不需外接信号产生器
规 格 ：
电 源:AC100 ~ 240V 50/60Hz (PV,PK共享)
详细规格请与敝公司联络。 |
|
|

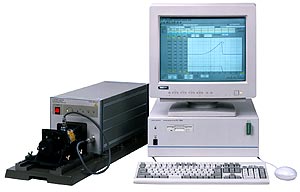

| MT系列/TS-7100 交流/直流马达测试系统 |
|
|
◎慨 要：
最适合用于微小马达性能测试。
测试项目有扭力,转速,电压,电流 输出功率,效
率等6项。
?Windows 操作接口
构 成：
TS-7100指示器＋MT检出器＋
BA控制放大器＋MT-092固定架
特 点：
测定微小扭力精度高FS 0.2％。
测试条件的设定简单,量测速度快
测试结果可以直接与主机上进行报告制作,
N-T,T-N,i-N,i-T,输出功率,效率等数据与曲线。
可以分别储存多个不同的测定条件
可进行多笔量测数据比较
规 格：
电 源：AC100V 10％ 50/60Hz(TS, MT,BA共享
外形尺寸,重量:
TS-7100：10Kg
420(W)×149(H)×450(D)
BA-910A：14Kg
420(W)×99(H)×450(D) |
|
 |
| TS-3600 扭力转数指示器 |
|
|
TS-3600 扭力转数指示器(可以正逆转量测,SI 单位表示)
特 点：
．最大保持值量测。
．可以表示SI单位。
．可以正逆转量测。
．据有比较判定功能。
．可以辨别转速方向。
．可以量测绝对值。
◎规 格：
．测定项目： 扭力, 转速,输出功率。
．适合检出器：ONO各型扭力检出器
MP-981转速检出器
．表示方式: 绿色LED 5位/2列
．测定单位: mNm,Nm, kNm,ozin, ftlb,deg,rad.
．ANALOG输出:2个频道0~ 10V,
．取样时间:16msec~64sec可变.
．GPIB输出:IEEE-1978标准.
．电 源:AC90~2264V约20VA
．外形尺寸:74(W)×142(H)××303(D)
．重 量:11㎏
|
|
 |
| TS-3100B 扭力转数指示器 |
|
|
TS-3100B 扭力转数指示器(可以正逆转量测,SI 单位表示)
◎特 点：
．可以表示SI单位。
．可以正逆转量测。
．含不挥发性记忆体储存设定。
．利用ANALOG与BCD输出可 以很容易控制其
他设备与资料 读取。
．可以利用N-0修正。
◎规 格：
．测定项目： 扭力, 转速。
．适合检出器：ONO各型扭力检出器
MP-981转速检出器
．表示方式： 绿色LED 5位/2列
．测定单位： mNm,Nm,kNm,ozin,ftlb, deg,rad.
．ANALOG输出：2个频道0~ 10V,
．取样时间：63msec~64sec可变.
．GPIB输出：IEEE-1978标准(选配件)
．电 源：AC90~2264V约20VA
．外形尺寸：74(W)×142(H)××303(D)
．重 量：11㎏
|
|
 |
| TS-2600 扭力转数指示器 |
|
|
TS-2600 扭力转数指示器(可以正逆转量测,附电压.BCD输出)
◎特 点：
．体积小,不占空间。
．可以正逆转量测。
．扭力与转速可以同时测定。
．测试结果以ANALOG与BCD 输出
．利用ANALOG与BCD输出可 以很容易控制其
他设备与资料 读取。
．可以利用N-0修正。
◎规 格：
．测定项目： 扭力, 转速。
．适合检出器：ONO各型扭力检出器
MP-981转速检出器
．表示方式： 绿色LED 4位/2列
．转速PULSE数：60,120,180,240,300, 360P/R.
．ANALOG输出：扭力： 1V, 2V, 5V, 10V,
．转速：10000r/min时 10V.
．DIGITAL输出：BCD
．电 源：AC90~2264V约20VA
．外形尺寸：74(W)×142(H)××303(D)
．重 量：1.9㎏
|
|
 |
| TS-2100 扭力转换器 |
|
|
◎特 点：
．体积小,不占空间。
．可以装置于控制盘上。
．扭力与转速可以同时测定。
．测试结果以ANALOG与BCD 输出。
．利用ANALOG与BCD输出可 以很容易控制其
他设备与资料读取。
◎规 格：
．测定项目： 扭力, 转速。
．适合检出器： ONO各型扭力检出器
．MP-981转速检出器
◎表 示 器： 没有(另外接)
．ANALOG输出：扭力： 1V, 2V, 5V, 10V,
．转速：10000r/min时 10V.
．DIGITAL输出：BCD
．电 源：AC90~2264V约20VA
．外形尺寸：74(W)×142(H)××303(D) |
|
 |
| DSTP 系列高扭力用检出器 |
|
|
◎特 点：．可以量测大扭力,高转速。．本测定器的起动惯性低。．转速测定范围广,可以从静止状态到高转速,用 同壹个检出器即可。 ◎规 格：．检测方式：利用相位差方式。．适合指示计：TS-2600,3100B,3600B ．过载额定值：180％FS, ．瞬间400%FS ．综合精度： 0.2％FS ．电 源：AC100V 10％ |
|
 |
| SS 系列小,中容量用检出器 TORQUE DETECTOR |
|
|
◎特 点：
．一般常用型,价格大众化。
．可以长时间监测。
．转速测定范围广,可以从静止状态到高转速,
同壹个检出器即可。
◎规 格：
． 检测方式：利用相位差方式。适
合指示计：TS-2600,3100B,3600B
．过载额定值：180FS,
．瞬间400%FS
．综合精度： 0.2％FS
．电 源：AC100V 10％
|
|
 |
| MD 系列 微小容量用检出器 SMALL TORQUE DETECTOR |
|
|
◎ 慨 要：
?最适合用于步进马达性能测试。
?测试项目有θ-T,Holding torque,Pull-in,
Pull-out,Detent torque, Damping,Angle accuracy
◎构 成：
?PV-7300指示器＋PK检出器＋ RP角度检出器
◎特 点：
?测定扭力,角度精度高
?测试条件的设定简单,可储存多组 设定
?Windows接口操作,可直接进行报告 制作
?可直接与打印机连接
?可进行多笔数据比对
?自行产生频率信号,不需外接信号产生器
◎规 格 ：
|
|
|
|
 |
|
